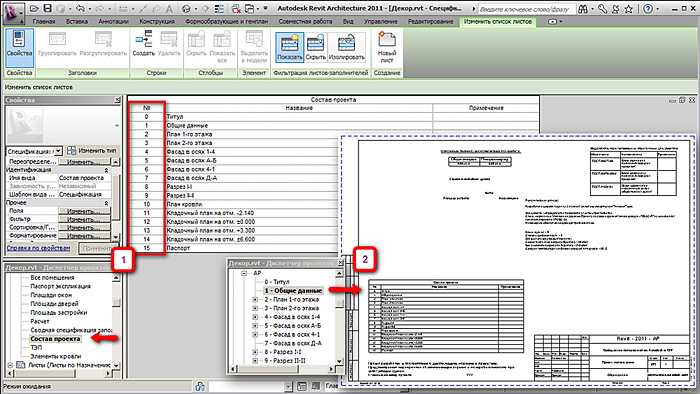

Создание чертежей Другие ссылки Видео Создание чертежей6.1 Слушатели, желающие начать работу сразу с этого этапа, могут открыть файл из папки 5_Визуализация, Учебный проект. Для создания полноценного проекта требуются различные чертежные виды: Планы этажей ЂЂЂ Отделочные (маркировочные) планы, Кладочные планы этажей с нанесенными размерами конструкций, Фасады, Разрезы, Спецификации...На планах этажей отображается много ненужной информации. Нужно навести порядок:Начнем с плана 1 Этажа (1). Переопределим графику ЂЂЂ отключим показ следующих Категорий модели:Топография, Осветительные приборы (2).Проверим Секущий диапазон (3) ЂЂЂ Основные секущие диапазоны и Глубина проецирования: Связанный уровень (1 этаж).Смещение для Низа и Уровня- 500мм.6.2 Лестница отображается полностью, Ступени и Ограждение выше секущей плоскости показаны пунктиром. Отключить видимость ненужных элементов можно в окне Переопределения графики, раскрыв список Лестницы и Ограждения (1).Подрежем вид с помощью кнопок управления видом (2). Кнопка со значком кадрирования включает/отключает подрезку вида, а такая же кнопка, но с лампочкой, показывает или скрывает границу подрезки. (Граница вида на печать не выводится). С помощью треугольных ручек появляющихся при выделении границы вида, можно откорректировать область видимости.План второго этажа тоже кадрируем.6.3 Мы могли бы проделать те же операции по настройке вида и со вторым этажом, это не сложно. Но если таких этажей больше двух десятков? Правой кнопкой мыши щелкаем на виде 1 этаж, в Диспетчере проекта и выбираем из контекстного меню Создать шаблон из вида... (3) Имя дадим Этаж отделочный план (4).В открывшемся окне Шаблоны видов можно проверить правильность всех настроек нового шаблона, например, изменим Назначение вида на ЂЂЂ АР (5). Закроем окно ОК.Виды планов ЂЂЂ 1 этаж и 2 этаж у нас будут отделочными, создадим дубликаты этих видов для кладочных планов. Копия вида не создает дубликатов геометрии и не создает дополнительных уровней, но при этом позволяет по-разному представить один и тот же вид, добавить/скрыть разные категории геометрии, дополнить аннотативной информацией, такой как ЂЂЂ размеры, текст, марки и штриховки.Скопируем 1 этаж правой кнопкой мыши на имени вида и назовем копию 1 этаж кладочный (1), точно так же сделаем из 2 этажа кладочный план.6.4 Выделим 1 этаж кладочный левой кнопкой мыши, нажмем Shift и щелкнем по 2 этажу кладочному. Теперь над тремя выделенными видами в Диспетчере проекта кликнем правой кнопкой мыши и скажем ЂЂЂ Применить шаблон вида... (1).В уже знакомом окне Шаблоны видов выберем наш шаблон ЂЂЂ План этажа (2) и скажем ОК.Таким образом, мы за один раз применили одинаковые настройки нескольким однотипным видам. А если поставить «галочку» внизу окна с шаблонами ЂЂЂ Применять автоматически к новым видам того же типа, то все новые схожие виды сами будут настраиваться по заданному шаблону.6.5 Мы увлеклись строительством и совсем забыли о том, что требуется заказчику в первую очередь ЂЂЂ это состав помещений и их площадь:Разместим помещения и их марки Лента ЂЂЂ Главные ЂЂЂ Помещение на плане 1 этажа (1).Для того, чтобы помещения правильно рассчитывали свой объем, зададим Верхний предел: 1 этаж со Смещением:3000 мм (2).Разместим курсор над будущим помещением, если помещение окружено замкнутым контуром стен, оно подсветится синим контуром с диагональными линиями, щелкнув левой кнопкой мыши, в выбранном месте разместим Помещение и его Марку (3).6.6 Все комнаты сейчас названы одинаково ЂЂЂ Помещение. Самый простой способ изменить имя помещения ЂЂЂ левой кнопкой мыши выделить марку и еще раз щелкнуть по Имени помещения (1).Часто бывает, что размер помещения не позволяет разместить маркувнутри него корректно, в этом случае можно на Панели параметров развернуть марку вертикально или вообще добавить к ней Выноску (2).Дайте названия помещениям самостоятельно или воспользуйтесь предложенными на картинке.6.7 На плане 2 этажа также расставим помещения, дадим имена. Два правых угловых помещения ставить не будем, вместо этого, после того как переименуем верхнее левое помещение в Спальню, выделим рамкой справа налево Помещение и Марку (1), скопируем их командой Копирование с включенным параметром Несколько (2), разместим их на свободных помещениях.Помещение, расположенное над тамбуром главного входа, сейчас занимает всю площадь, включая второй свет Холла на первом этаже. Давайте покажем программе, где заканчивается граница помещения и начинается второй свет. Лента ЂЂЂ Главная ЂЂЂ Помещение ЂЂЂ Линия-разделитель помещения (3) и нарисуем отрезок, отсекающий часть помещения. Как только линия соединит стены, помещение (4) автоматически изменит свои габариты.Таким способом можно ограничивать, например, балконы, где нет стен, ограничивающих помещение, или, например, ограничить проникновение комнаты на лестницу на первом этаже (5).6.8 Осталось разместить сантехнику и другое оборудование ЂЂЂ Лента ЂЂЂ Главная ЂЂЂ Компонент(1).Для размещения компонентов выбирайте их из списка в окне Свойства (2).Для правильного поворота компонента перед размещением несколько раз нажмите пробел для предварительного поворота семейства и левой кнопкой мыши разместите его на нужном месте (3).На вопрос с предложением загрузки марок ответим отрицательно. Некоторые семейства могут быть размещены только на стенах, примером такого семейства служит Туалет-Домашний-2D.6.9 Давайте посмотрим, что творится на листах:Откроем Лист ЂЂЂ План этажа; Тех. Подполье.1-го Сразу бросается в глаза то, что на листе немного тесновато. Здесь разместились два вида с планами и три спецификации.Вариантов дальнейших действий несколько ЂЂЂ можно изменить формат листа А3 на А2. А можно перекомпоновать лист и убрать
